d 1~4mm

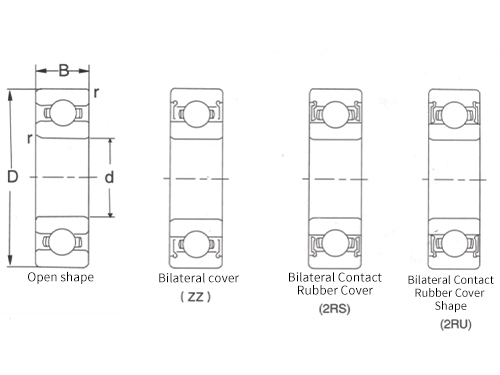

Príomhtoisí (mm) | Caipín rubair | Caipín iarainn | Múnla | bunrátáil ualaigh dinimiciúil | bunrátáil ualach statach | Meáchan tagartha(g) | |||||||
d | D | b | r | b1 | r1 | Oscail | Caipín iarainn | caipín teagmhála | Neamhtheagmhála | Cr(N) | Cor(N) | Oscail | Cineál clúdach rubair Cineál caipín iarainn |
1 | 3 | 1.0 | 0.05 | 1.5 | 0.05 | 681 | 681 ZZ | / | / | 80 | 23 | 0.08 | |
3 | 1.5 | 0.05 | / | / | MR31 | / | / | / | 80 | 23 | 0.07 | ||
4 | 1.6 | 0.10 | 2.3 | 0.10 | 691 | 691 ZZ | / | / | 140 | 36 | 0.10 | ||
1.2 | 4 | 1.8 | 2.50 | 0.1 | 0.10 | MR41X | MR41 XZZ | / | / | 138 | 35 | 0.10 | 0.14 |
1.5 | 4 | 1.2 | 0.05 | 2.0 | 0.05 | 68/1.5 | 68/1.5 ZZ | / | / | 112 | 33 | 0.07 | 0.11 |
5 | 2.0 | 0.15 | 2.6 | 0.15 | 69/1.5 | 69/1.5 ZZ | / | / | 240 | 69 | 0.17 | 0.19 | |
6 | 2.5 | 0.15 | 3.0 | 0.15 | 60/1.5 | 60 / 1.5 ZZ | / | / | 330 | 99 | 0.31 | 0.36 | |
2 | 4 | 1.2 | 0.05 | 2.0 | 0.06 | 672 | 672 ZZ | / | / | 104 | 37 | 0.10 | 0.14 |
5 | 1.5 | 0.08 | 2.3 | 0.08 | 682 | 682 ZZ | / | / | 188 | 59 | 0.12 | 0.17 | |
5 | 2.0 | 0.10 | 2.5 | 0.10 | MR52 | MR52 ZZ | / | / | 188 | 59 | 0.16 | 0.22 | |
6 | 2.3 | 0.15 | 3.0 | 0.15 | 692 | 692 ZZ | / | / | 330 | 99 | 0.28 | 0.38 | |
6 | 2.5 | 0.15 | 2.5 | 0.15 | MR62 | MR62 ZZ | / | / | 330 | 99 | 0.28 | 0.33 | |
7 | 2.5 | 0.15 | 3.0 | 0.15 | MR72 | MR72 ZZ | / | / | 385 | 128 | 0.43 | 0.47 | |
7 | 2.8 | 0.15 | 3.5 | 0.15 | 602 | 602 ZZ | / | / | 385 | 128 | 0.51 | 0.58 | |
2.5 | 5 | 1.5 | 0.08 | / | / | 67/2.5 | 67/2.5 ZZ | / | / | 153 | 59 | 0.11 | 0.11 |
6 | 1.8 | 0.08 | 2.3 | 0.08 | 68/2.5 | 68/2.5 ZZ | / | / | 209 | 73 | 0.23 | 0.29 | |
7 | 2.5 | 0.15 | 2.6 | 0.08 | 69/2.5 | 69/2.5 ZZ | / | / | 385 | 128 | 0.40 | 0.55 | |
8 | 2.5 | 0.20 | 3.5 | 0.15 | MR82 X | MR82 XZZ | / | / | 560 | 179 | 0.52 | ||
8 | 2.8 | 0.15 | / | / | 60/2.5 | 60/2.5 ZZ | / | / | 550 | 175 | 0.63 | 0.83 | |
3 | 6 | 2.0 | 0.08 | 4.0 | 0.15 | 673 | 673 ZZ | / | / | 209 | 73 | 0.19 | 0.28 |
7 | 2.0 | 0.10 | 2.5 | 0.08 | 683 | 683 ZZ | / | / | 385 | 129 | 0.32 | 0.43 | |
8 | 2.5 | 0.15 | 3.0 | 0.10 | MR83 | / | / | / | 560 | 179 | 0.51 | ||
8 | 3.0 | 0.15 | 4.0 | 0.15 | 693 | 693 ZZ | / | / | 56 | 179 | 0.61 | 0.83 | |
9 | 2.5 | 0.20 | 4.0 | 0.15 | MR93 | MR93 ZZ | / | / | 640 | 226 | 0.68 | 1.18 | |
9 | 3.0 | 0.15 | 5.0 | 0.15 | 603 | 603 ZZ | / | 640 | 226 | 0.84 | 1.20 | ||
10 | 4.0 | 0.15 | 4.0 | 0.15 | 623 | 623 ZZ | / | / | 615 | 226 | 1.65 | 1.66 | |
13 | 5.0 | 0.20 | 5.0 | 0.20 | 633 | 633 ZZ | / | / | 1300 | 485 | 3.38 | 3.33 | |
4 | 7 | 2.0 | 0.08 | 2.5 | 0.08 | 674 | 674 ZZ | / | / | 315 | 115 | 0.21 | 0.29 |
8 | 2.0 | 0.15 | 3.0 | 0.10 | MR84 | MR84 ZZ | / | / | 395 | 140 | 0.33 | 0.56 | |
9 | 2.5 | 0.10 | 4.0 | 0.10 | 684 | 684 ZZ | / | / | 640 | 226 | 0.63 | 1.01 | |
10 | 3.0 | 0.20 | 4.0 | 0.15 | MR104 | MR104 ZZ | / | / | 650 | 236 | 0.95 | 1.33 | |
11 | 4.0 | 0.15 | 4.0 | 0.15 | 694 | 694 ZZ | 694-2RS | 694-2RU | 715 | 283 | 1.70 | 1.75 | |
12 | 4.0 | 0.20 | 4.0 | 0.20 | 604 | 604 ZZ | 604-2RS | 604-2RU | 970 | 360 | 2.25 | 2.29 | |
13 | 5.0 | 0.20 | 5.0 | 0.20 | 624 | 624 ZZ | 624-2RS | 624-2RU | 1300 | 485 | 2.97 | 3.04 | |
16 | 5.0 | 0.30 | 5.0 | 0.30 | 634 | 634 ZZ | 634-2RS | 634-2RU | 1740 | 670 | 5.00 | 5.21 |
d 5~15mm
Príomhtoisí (mm) | Caipín rubair | Caipín iarainn | Múnla | bunrátáil ualaigh dinimiciúil | bunrátáil ualach statach | Meáchan tagartha(g) | |||||||
d | D | b | r | B1 | r1 | Oscail | Caipín iarainn | caipín teagmhála | Neamhtheagmhála | Cr(N) | Cor(N) | Oscail | Cineál clúdach rubair Cineál caipín iarainn |
5 | 8 | 2.0 | 0.08 | 2.5 | 0.08 | 675 | 675 ZZ | / | / | 278 | 131 | 0.25 | 0.34 |
9 | 2.5 | 0.15 | 3.0 | 0.15 | MR95 | MR95 ZZ | / | / | 435 | 168 | 0.48 | 0.54 | |
10 | 3.0 | 0.15 | 4.0 | 0.15 | MR105 | MR105 ZZ | / | / | 435 | 168 | 0.90 | 1.29 | |
11 | 3.0 | 0.15 | 5.0 | 0.15 | 685 | 685 ZZ | 685-2RS | 685-2RU | 715 | 283 | 1.20 | 1.95 | |
13 | 4.0 | 0.20 | 4.0 | 0.20 | 695 | 695 22 | 695-2RS | 695-2RU | 1080 | 430 | 2.40 | 2.5 | |
14 | 5.0 | 0.20 | 5.0 | 0.20 | 605 | 605 ZZ | 605-2RS | 605-2RU | 1330 | 505 | 3.54 | 4 | |
16 | 5.0 | 0.30 | 5.0 | 0.30 | 625 | 625 ZZ | 625-2RS | 625-2RU | 1730 | 670 | 4.95 | 6 | |
19 | 6.0 | 0.30 | 6.0 | 0.30 | 635 | 635 22 | 635-2RS | 635-2RU | 2620 | 1060 | 8.53 | 9 | |
6 | 10 | 2.5 | 0.10 | 3.0 | 0.10 | 675 | 675 ZZ | / | / | 495 | 219 | 0.53 | 0.9 |
12 | 3.0 | 0.20 | 4.0 | 0.15 | MR126 | MR126 ZZ | / | / | 715 | 292 | 1.20 | 1.6 | |
13 | 3.5 | 0.15 | 5.0 | 0.15 | 686 | 686 ZZ | 686-2RS | 686-?RU | 1080 | 440 | 1.90 | 2.5 | |
15 | 5.0 | 0.20 | 5.0 | 0.20 | 696 | 696 ZZ | 696-2RS | 696-2RU | 1740 | 670 | 3.79 | 3.9 | |
17 | 6.0 | 0.30 | 6.0 | 0.30 | 606 | 606 ZZ | 606-2RS | 606-2HU | 2260 | 840 | 5.94 | 6 | |
19 | 6.0 | 0.30 | 6.0 | 0.30 | 626 | 626 22 | 626-2RS | 626-2RU | 2620 | 1060 | 7.97 | 8 | |
22 | 7.0 | 0.30 | 7.0 | 0.30 | 636 | 636 ZZ | 636 2RS | 636-2RU | 3300 | 1360 | 13.00 | 13 | |
7 | 11 | 2.5 | 0.10 | 3.0 | 0.10 | 677 | 677 22 | / | / | 455 | 201 | 0.59 | 0.71 |
13 | 3.0 | 0.20 | 4.0 | 0.15 | MR137 | MR137 ZZ | / | / | 830 | 375 | 1.50 | 1.98 | |
14 | 3.5 | 0.15 | 5.0 | 0.15 | 687 | 687 ZZ | 687-2RS | 687-2RU | 1170 | 510 | 2.00 | 2.97 | |
17 | 5.0 | 0.30 | 5.0 | 0.30 | 697 | 697 ZZ | 697-2RS | 697-2RU | 1610 | 715 | 4.80 | 5.01 | |
19 | 6.0 | 0.30 | 6.0 | 0.30 | 607 | 607 ZZ | 607-2RS | 607-2RU | 2620 | 1060 | 7.67 | 8 | |
22 | 7.0 | 0.30 | 7.0 | 0.30 | 627 | 627 ZZ | 627-2RS | 627-2RU | 3300 | 1360 | 12.00 | 12 | |
26 | 9.0 | 0.30 | 9.0 | 0.30 | 637 | 637 ZZ | 637-2RS | 637-2RU | 4000 | 1580 | 24.00 | 25 | |
8 | 12 | 2.5 | 0.10 | 3.5 | 0.10 | 678 | B78 22 | / | / | 535 | 271 | 0.70 | 0.95 |
14 | 3.5 | 0.20 | 4.0 | 0.15 | MR148 | MR148 ZZ | / | / | 820 | 385 | 1.90 | 2.12 | |
16 | 4.0 | 0.20 | 5.0 | 0.20 | 688 | BA8 22 | 688-2RS | 688-2RU | 1250 | 590 | 3.00 | 3.7 | |
19 | 6.0 | 0.30 | 6.0 | 0.30 | 698 | 698 ZZ | 698-2RS | 698-2RU | 2240 | 905 | 7.18 | 7.2 | |
22 | 7.0 | 0.30 | 7.0 | 0.30 | 608 | 608 ZZ | 608-2RS | 608-2RU | 3300 | 1360 | 12.00 | 12 | |
24 | 8.0 | 0.30 | 8.0 | 0.30 | 628 | 628 22 | 628-2RS | B28-2RU | 3350 | 1410 | 17.00 | 17.3 | |
28 | 9.0 | 0.30 | 9.0 | 0.30 | 638 | 638 ZZ | 638-2RS | 638-2RU | 4550 | 1970 | 27.00 | 28.6 | |
9 | 14 | 3.0 | 0.10 | 4.5 | 0.10 | 679 | 679 ZZ | / | / | 930 | 470 | 1.35 | 1.98 |
17 | 4.0 | 0.20 | 5.0 | 0.20 | 689 | 689 ZZ | 689-2RS | 689-2RU | 1730 | 810 | 3.53 | 4.43 | |
20 | 6.0 | 0.30 | 6.0 | 0.30 | 699 | 699 ZZ | 699-2RS | 699-2RU | 2120 | 985 | 8.33 | 8.45 | |
24 | 7.0 | 0.30 | 7.0 | 0.30 | 609 | 609 ZZ | 609-2RS | 609-2RU | 3350 | 1410 | 14.50 | 14.6 | |
26 | 8.0 | 0.30 | 8.0 | 0.30 | 629 | 629 22 | 629-2RS | 629-2RU | 4550 | 1970 | 19.50 | 20 | |
30 | 10 | 0.60 | 10 | 0.60 | 639 | 639 ZZ | 639-2RS | 639-2RU | 5100 | 2390 | 34.00 | 36 |
d 5~15mm
Príomhtoisí (mm) | Múnla | Cr(N) | Cor(N) | meáchan(g) | ||||||
d | D | B | r | Oscail | Caipín iarainn | caipín teagmhála | Neamhtheagmhála | |||
10 | 15 | 3 | 0.1 | 6700 | 6700 ZZ | 6700- 2RS | 6700-2RU | 1010 | 555 | 0.0015 |
19 | 5 | 0.3 | 6800 | 6800 ZZ | 6800- 2RS | 6800-2RU | 1840 | 925 | 0.005 | |
19 | 7 | 0.3 | 63800 | 63800 ZZ | 63800- 2RS | 63800-2RU | 1840 | 925 | 0.0074 | |
22 | 6 | 0.3 | 6900 | 6900 ZZ | 6900-2RS | 6900-2RU | 2700 | 1270 | 0.009 | |
26 | 8 | 0.3 | 6000 | 6000 ZZ | 6000-2RS | 6000-2RU | 4550 | 1970 | 0.019 | |
26 | 12 | 0.5 | 63000 | / | 63000-2RS | / | 4620 | 1960 | 0.025 | |
28 | 8 | 0.3 | 16100 | / | / | / | 4620 | 1960 | 0.022 | |
30 | 9 | 0.6 | 6200 | 6200 ZZ | 6200-2RS | 6200-2RU | 5100 | 2390 | 0.032 | |
30 | 14 | 1 | 62200 | / | 62200-2RS | / | 5070 | 2360 | 0.04 | |
30 | 14.3 | 1 | 63200 | / | 63200-2RS | / | 5146 | 2350 | 0.046 | |
35 | 11 | 0.6 | 6300 | 6300 ZZ | 6300-2RS | 6300-2RU | 8100 | 3450 | 0.053 | |
35 | 17 | 1 | 62300 | / | 62300-2RS | / | 8060 | 3400 | 0.06 | |
35 | 19.05 | 0.6 | 63300 | / | 63300-2RS | / | 8095 | 3565 | 0.105 | |
37 | 12 | 0.6 | 6400 | / | / | / | 9000 | 4650 | / | |
12 | 18 | 4 | 0.2 | 6701 | 6701 ZZ | 6701- 2RS | 6701-2RU | 1070 | 6555 | 0.003 |
21 | 5 | 0.3 | 6801 | 6801 ZZ | 6801- 2RS | 6801-2RU | 1900 | 1040 | 0.006 | |
21 | 7 | 0.3 | 63801 | 63801 ZZ | 63801- 2RS | 63801-2RU | 1900 | 1040 | 0.0085 | |
24 | 6 | 0.3 | 6901 | 6901 ZZ | 6901-2RS | 6901-2RU | 2900 | 1460 | 0.011 | |
28 | 7 | 0.3 | 16001 | / | / | / | 5100 | 2400 | 0.024 | |
28 | 8 | 0.3 | 6001 | 6001 ZZ | 6001-2RS | 6001-2RU | 5100 | 2390 | 0.023 | |
28 | 12 | 0.5 | 63001 | / | 63001- 2RS | / | 5070 | 2360 | 0.029 | |
30 | 8 | 0.3 | 16101 | / | / | / | 5070 | 2360 | 0.023 | |
32 | 10 | 0.6 | 6201 | 6201 ZZ | 6201- 2RS | 6201-2RU | 6800 | 3050 | 0.037 | |
32 | 14 | 1 | 62201 | / | 62201-2RS | / | 6890 | 3100 | 0.046 | |
32 | 15.9 | 1 | 63201 | / | 63201-2RS | / | 7000 | 3050 | 0.055 | |
37 | 12 | 1 | 6301 | 6301 ZZ | 6301- 2RS | 6301-2RU | 9800 | 4250 | 0.06 | |
37 | 1700 | 1.5 | 62301 | / | 62301-2RS | / | 9750 | 4150 | 0.074 | |
37 | 1905 | 1 | 63301 | / | 63301- 2RS | / | 9705 | 4360 | 0.114 | |
42 | 13 | 1 | 6401 | / | / | / | 11600 | 5150 | 0.048 | |
15 | 21 | 4 | 0.2 | 6702 | 6702 ZZ | 6702- 2RS | 6702-2RU | 1150 | 790 | 0.0035 |
24 | 5 | 0.3 | 6802 | 6802 ZZ | 6802- 2RS | 6802-2RU | 2080 | 1260 | 0.007 | |
24 | 7 | 0.3 | 63802 | 63802 ZZ | 63802-2RS 63802-2RU | 2080 | 1260 | 0.01 | ||
28 | 7 | 0.3 | 6902 | 6902 ZZ | 6902-2RS | 6902-2RU | 4300 | 2250 | 0.016 | |
32 | 8 | 0.3 | 16002 | / | / | / | 5600 | 2840 | 0.025 | |
32 | 9 | 0.3 | 6002 | 6002 ZZ | 6002-2RS | 6002-2RU | 5600 | 2840 | 0.032 | |
32 | 13 | 0.5 | 63002 | / | 63002- 2RS | / | 5590 | 2850 | 0.042 | |
35 | 11 | 0.6 | 6202 | 6202 ZZ | 6202- 2RS | 6202-2RU | 7650 | 3700 | 0.045 | |
35 | 14 | 1 | 62202 | / | 62202-2RS | / | 7800 | 3750 | 0.056 | |
35 | 15.9 | 1 | 63202 | / | 63202-2RS | / | 8000 | 3600 | 0.068 | |
42 | 13 | 1 | 6302 | 6302 ZZ | 6302- 2RS | 6302-2RU | 11400 | 5400 | 0.082 | |
42 | 17 | 1.5 | 62302 | / | 62302- 2RS | / | 11400 | 5400 | 0.11 | |
42 | 19 | 1.5 | 63302 | / | 63302- 2RS | / | 8232 | 4900 | 0.152 | |
52 | 15 | 1.1 | 6402 | / | / | / | 15900 | 7300 | 0.137 |
d 17~35mm
Príomhtoisí (mm) | Múnla | Cr(N) | Cor(N) | meáchan(g) | ||||||
d | D | B | r | Oscail | Caipín iarainn | caipín teagmhála | Neamhtheagmhála | |||
17 | 23 | 4 | 0.2 | 6703 | 6703 ZZ | 6703- 2RS | 6703-2RU | 1200 | 865 | 0.004 |
26 | 5 | 0.3 | 6803 | 6803 ZZ | 6803- 2RS | 6803-2RU | 2630 | 1570 | 0.008 | |
26 | 7 | 0.3 | 63803 | 63803 ZZ | 63803- 2RS | 63803-2RU | 2630 | 1570 | 0.011 | |
30 | 7 | 0.3 | 6903 | 6903 ZZ | 6903- 2RS | 6903-2RU | 4600 | 2550 | 0.018 | |
35 | 8 | 0.3 | 16003 | / | / | / | 6000 | 3250 | 0.032 | |
35 | 10 | 0.3 | 6003 | 6003 ZZ | 6003- 2RS | 6003-2RU | 6000 | 3250 | 0.039 | |
35 | 14 | 0.5 | 63003 | / | 63003- 2RS | / | 6050 | 3250 | 0.051 | |
40 | 12 | 0.6 | 6203 | 6203 ZZ | 6203- 2RS | 6203-2RU | 9550 | 4800 | 0.065 | |
40 | 16 | 1 | 62203 | / | 62203-2RS | / | 9560 | 4750 | 0.085 | |
40 | 17.5 | 1 | 63203 | / | 63203-2RS | / | 9200 | 4500 | 0.09 | |
47 | 14 | 1 | 6303 | 6303 ZZ | 6303- 2RS | 6303-2RU | 13600 | 6550 | 0.115 | |
47 | 19 | 1.5 | 62303 | / | 62303- 2RS | / | 13500 | 6550 | 0.149 | |
47 | 22.2 | 1.5 | 63303 | / | 63303- 2RS | / | 9800 | 5684 | 0.176 | |
62 | 17 | 1.1 | 6403 | / | / | / | 22700 | 10800 | 0.271 | |
20 | 27 | 4 | 0.2 | 6704 | 6704 ZZ | 6704- 2RS | 6704- 2RU | 1790 | 1320 | 0.005 |
32 | 7 | 0.3 | 6804 | 6804 ZZ | 6804- 2RS | 6804-2RU | 4000 | 2470 | 0.019 | |
32 | 10 | 0.3 | 63804 | 63804 ZZ | 63804- 2RS | 63804-2RU | 4000 | 2470 | 0.024 | |
37 | 9 | 0.3 | 6904 | 6904 ZZ | 6904- 2RS | 6904-2RU | 6350 | 3700 | 0.036 | |
42 | 8 | 0.3 | 16004 | / | / | / | 7900 | 4500 | 0.05 | |
42 | 12 | 0.6 | 6004 | 6004 ZZ | 6004- 2RS | 6004-2RU | 9400 | 5000 | 0.07 | |
42 | 16 | 1 | 63004 | / | 63004- 2RS | / | 9360 | 5000 | 0.088 | |
47 | 14 | 1 | 6204 | / | 6204- 2RS | / | 12800 | 6600 | 0.106 | |
47 | 18 | 1.5 | 62204 | 6204 ZZ | 62204- 2RS | 62204-2RU | 12700 | 6550 | 0.128 | |
47 | 20.6 | 1.5 | 63204 | / | 63204-2RS | / | 9800 | 6174 | 0.15 | |
52 | 15 | 1.1 | 6304 | / | 6304- 2RS | / | 15900 | 7900 | 0.144 | |
52 | 21 | 2 | 62304 | 6304 ZZ | 62304- 2RS | 62304-2RU | 15900 | 7800 | 0.197 | |
52 | 22.2 | 2 | 63304 | / | 63304- 2RS | / | 11466 | 7056 | 0.21 | |
72 | 19 | 1.1 | 6404 | / | 6404- 2RS | / | 31000 | 15200 | 0.408 | |
22 | 44 | 12 | 0.6 | 60/22 | 60/22 ZZ | 60/22-2RS | 60/22-2RU | 9400 | 5050 | 0.074 |
50 | 14 | 1 | 62/22 | 62/22 ZZ | 62/22-2RS | 62/22-2RU | 13900 | 6950 | 0.12 | |
56 | 16 | 1.1 | 63/22 | 63/22 ZZ | 63/22-2RS | 63/22-2RU | 18400 | 9250 | 0.176 | |
25 | 32 | 4 | 0.2 | 6705 | 6705 ZZ | 6705- 2RS | 6705-2RU | 1930 | 1550 | 0.006 |
37 | 7 | 0.3 | 6805 | 6805 ZZ | 6805- 2RS | 6805-2RU | 4300 | 2950 | 0.022 | |
37 | 10 | 0.3 | 63805 | 63805 ZZ | 63805- 2RS | 63805-2RU | 4300 | 2950 | 0.032 | |
42 | 9 | 0.3 | 6905 | 6905 ZZ | 6905- 2RS | 6905-2RU | 7000 | 4500 | 0.041 | |
47 | 8 | 0.3 | 16005 | / | / | / | 6950 | 5650 | 0.06 | |
47 | 12 | 0.6 | 6005 | 6005 ZZ | 6005- 2RS | 6005-2RU | 10100 | 5850 | 0.079 | |
47 | 16 | 1 | 63005 | / | 63005- 2RS | / | 11200 | 6550 | 0.1 | |
52 | 15 | 1 | 6205 | 6205 ZZ | 6205- 2RS | 6205-2RU | 14000 | 7900 | 0.128 | |
52 | 18 | 1.5 | 62205 | / | 62205-2RS | / | 14000 | 7800 | 0.146 | |
52 | 20.6 | 1.5 | 63205 | / | 63205-2RS | / | 10584 | 6860 | 0.175 | |
62 | 17 | 1.1 | 6305 | 6305 ZZ | 6305- 2RS | 6305-2RU | 23600 | 12100 | 0.232 | |
62 | 24 | 2 | 62305 | / | 62305- 2RS | / | 22500 | 11600 | 0.32 | |
62 | 25.4 | 2 | 63305 | / | 63305- 2RS | / | 14700 | 9800 | 0.315 | |
80 | 21 | 1.5 | 6405 | / | / | / | 40000 | 20100 | 0.528 |
d 17~35mm
Príomhtoisí (mm) | Múnla | Cr(N) | Cor(N) | meáchan(g) | ||||||
d | D | B | r | Oscail | Caipín iarainn | caipín teagmhála | Neamhtheagmhála | |||
28 | 52 | 12 | 0.6 | 60/28 | 60/28 ZZ | 60/28-2RS | 6028-2RU | 12500 | 7400 | 0.098 |
58 | 16 | 1 | 62/28 | 62/28 ZZ | 62/28-2RS | 62/28-2RU | 17900 | 9750 | 0.175 | |
68 | 16 | 1.1 | 63/28 | 63/28 ZZ | 63/28-2RS | 63/28-2RU | 26800 | 14000 | 0.287 | |
30 | 37 | 4 | 0.2 | 6706 | 6706 ZZ | 6706- 2HS | 6706-2RU | 2050 | 1780 | 0.008 |
42 | 7 | 0.3 | 6806 | 6805 ZZ | 6806- 2RS | 6806-2RU | 4500 | 3400 | 0.0026 | |
42 | 10 | 0.3 | 63806 | 63806 ZZ | 63806- 2HS | 63806-2RU | 4500 | 3400 | 0.026 | |
47 | 9 | 0.3 | 6906 | 6906 ZZ | 6906-2HS | 6906-2RU | 7250 | 5000 | 0.045 | |
55 | 9 | 0.3 | 16006 | / | / | / | 9950 | 6550 | 0.085 | |
55 | 13 | 1 | 6006 | 6006 ZZ | 6006- 2RS | 6006-2RU | 13200 | 8300 | 0.117 | |
55 | 19 | 1.5 | 63006 | / | 63006- 2RS | / | 13300 | 8300 | 0.159 | |
62 | 16 | 1 | 6006 | 6706 ZZ | 6206- 2RS | 6206-2RU | 19500 | 11300 | 0.199 | |
62 | 20 | 1.5 | 62206 | / | 62206-2RS | / | 19500 | 11200 | 0.242 | |
62 | 23.8 | 1.5 | 63206 | / | 63206-2RS | / | 14700 | 9800 | 0.28 | |
72 | 19 | 1.1 | 6306 | 6306 ZZ | 6306- 2RS | 6306-2RU | 26700 | 15000 | 0.346 | |
72 | 27 | 2 | 62306 | / | 62306- 2RS | / | 28100 | 16000 | 0.485 | |
72 | 30.2 | 2 | 63306 | / | 63306- 2RS | / | 19600 | 13426 | 0.53 | |
90 | 23 | 1.5 | 6460 | / | / | / | 43500 | 23800 | 0.72 | |
32 | 58 | 13 | 1 | 60/32 | 60/32 ZZ | 60/32-2RS | 60/32-2RU | 15100 | 9150 | 0.129 |
65 | 17 | 1 | 62/32 | 62/32 zz | 62/32-2RS | 62/32-2RU | 22400 | 13100 | 0.23 | |
75 | 20 | 1.1 | 63/32 | 63/32 ZZ | 63/32-2RS | 63/32-2RU | 30000 | 16200 | 0.382 | |
35 | 44 | 5 | 0.3 | 6707 | 6707 ZZ | 6707- 2RS | 6707-2RU | 1862 | 1637 | 0.15 |
47 | 7 | 0.3 | 6807 | 6807 ZZ | 6807- 2RS | 6807-2RU | 4900 | 4000 | 0.029 | |
55 | 10 | 0.6 | 6907 | 6907 ZZ | 6907-2RS | 69C7-2RU | 10400 | 7150 | 0.073 | |
62 | 9 | 0.3 | 16007 | / | / | / | 11700 | 8150 | 0.11 | |
62 | 14 | 1 | 6007 | 6007 ZZ | 6007- 2RS | 6007-2RU | 16000 | 10300 | 0.156 | |
62 | 20 | 1.5 | 63007 | 63007- 2RS | / | 15900 | 10200 | 0.21 | ||
72 | 17 | 1.1 | 6207 | 6207 ZZ | 6207- 2RS | 6207-2RU | 25700 | 15300 | 0.28 | |
72 | 23 | 2 | 62207 | / | 62207-2RS | / | 25500 | 15300 | 0.435 | |
72 | 27 | 2 | 63207 | / | 63207-2RS | / | 19404 | 12740 | 0.435 | |
80 | 21 | 1.5 | 6307 | 6307 ZZ | 6307- 2RS | 6307-2RU | 33500 | 19100 | 0.457 | |
80 | 31 | 2.5 | 62307 | / | 62307- 2RS | / | 33200 | 19000 | 0.67 | |
80 | 34.9 | 2.5 | 63307 | / | 63307- 2RS | / | 23520 | 16170 | 0.71 | |
100 | 25 | 1.5 | 6407 | / | / | / | 55000 | 31000 | 0.936 |
d 40~70mm
Príomhtoisí (mm) | Múnla | Cr(N) | Cor(N) | meáchan(g) | ||||||
d | D | B | r | Oscail | Caipín iarainn | caipín teagmhála | Neamhtheagmhála | |||
40 | 50 | 6 | 0.3 | 6708 | 6708 ZZ | 6708- 2RS | 6708-2RU | 2519 | 2234 | 0.023 |
52 | 7 | 0.3 | 6808 | 6808 ZZ | 6808- 2RS | 6808-2RU | 5050 | 4350 | 0.033 | |
62 | 12 | 0.6 | 6908 | 6908 ZZ | 6908-2RS | 6908-2RU | 13700 | 9900 | 0.109 | |
68 | 9 | 0.3 | 16008 | / | / | 11100 | 8550 | 0.125 | ||
68 | 15 | 1 | 6008 | 6008 ZZ | 6008- 2RS | 6008-2RU | 16800 | 11500 | 0.194 | |
68 | 21 | 1.5 | 63008 | / | 63008- 2RS | / | 16800 | 11600 | 0.259 | |
80 | 18 | 1.1 | 6208 | 6208 ZZ | 6208- 2RS | 6208-2RU | 29100 | 17900 | 0.366 | |
80 | 23 | 2 | 62208 | / | 62208-2RS | / | 30700 | 19000 | 0.45 | |
80 | 30.2 | 2 | 63208 | / | 63208-2RS | / | 20580 | 14210 | 0.435 | |
90 | 23 | 1.5 | 6308 | 6308 ZZ | 6308- 2RS | 6308-2RU | 40500 | 24100 | 0.633 | |
90 | 33 | 2.5 | 62308 | / | 62308- 2RS | / | 41000 | 24000 | 0.91 | |
90 | 36.5 | 2.5 | 63308 | / | 63308- 2RS | / | 29400 | 20482 | 1.02 | |
110 | 27 | 2 | 6408 | / | / | 63500 | 36500 | 1.2 | ||
45 | 55 | 6 | 0.3 | 6709 | 6709 ZZ | 6709- 2RS | 6709-2RU | 2577 | 2401 | 0.025 |
58 | 7 | 0.3 | 6809 | 6809 ZZ | 6809- 2RS | 6809-2RU | 6400 | 5500 | 0.04 | |
68 | 12 | 0.6 | 6909 | 6909 ZZ | 6909-2RS | 6909-2RU | 14100 | 10900 | 0.122 | |
75 | 10 | 0.6 | 16009 | / | / | / | 12900 | 10500 | 0.17 | |
75 | 16 | 1 | 6009 | 6009 ZZ | 6009- 2RS | 6009-2RU | 21000 | 15200 | 0.246 | |
75 | 23 | 1.5 | 63009 | / | 63009-2RS | / | 20800 | 14600 | 0.345 | |
85.0 | 19 | 1.1 | 6209 | 6209 ZZ | 6209-2RS | 6209-2RU | 32500 | 20500 | 0.407 | |
85.0 | 23 | 2 | 62209 | / | 62209-2RS | / | 33200 | 21600 | 0.485 | |
85.0 | 30.2 | 2 | 63209 | / | 63209-2RS | / | 22540 | 15680 | 0.64 | |
100.0 | 25 | 1.5 | 6309 | 6309 ZZ | 6309-2RS | 6309-2RU | 53000 | 32000 | 0.833 | |
100.0 | 36 | 2.5 | 62309 | / | 62309-2RS | / | 52700 | 31500 | 1.19 | |
100.0 | 39.7 | 2.5 | 63309 | / | 63309-2RS | / | 37240 | 27440 | 1.3 | |
120.0 | 29 | 2 | 6409 | / | / | 77500 | 45000 | 1.55 | ||
50 | 62.0 | 6 | 0.3 | 6710 | 6710 ZZ | 6710- 2RS | 6710-2RU | 2666 | 2636 | 0.064 |
65.0 | 7 | 0.3 | 6810 | 6810 ZZ | 6810-2RS | 6810-2RU | 6600 | 6050 | 0.052 | |
72.0 | 12 | 0.6 | 6910 | 6910 ZZ | 6910-2RS | 6910-2RU | 14500 | 11700 | 0.127 | |
80.0 | 10 | 0.6 | 16010 | / | / | / | 16100 | 13100 | 0.18 | |
80.0 | 16 | 1 | 6010 | 6010ZZ | 6010-2RS | 6010-2RU | 21800 | 16600 | 0.264 | |
80.0 | 23 | 1.5 | 63010 | / | 63010-2RS | / | 21600 | 16000 | 0.37 | |
90.0 | 20 | 1.1 | 6210 | 6210 ZZ | 6210- 2RS | 6210-2RU | 35000 | 23200 | 0.463 | |
90.0 | 23 | 2 | 62210 | / | 62210-2RS | / | 35100 | 23200 | 0.535 | |
90.0 | 30.2 | 2 | 63210 | / | 63210-2RS | / | 24500 | 18130 | 0.675 | |
110.0 | 27 | 2 | 6310 | 6310 ZZ | 6310-2RS | 6310-2RU | 62000 | 38100 | 1.07 | |
110.0 | 40 | 2 | 62310 | / | 62310-2RS | / | 61800 | 38000 | 1.55 | |
130.0 | 31 | 2.1 | 6410 | / | / | / | 87500 | 52000 | 1.91 |
d 40~70mm
Príomhtoisí (mm) | Múnla | Cr(N) | Cor(N) | meáchan(g) | ||||||
d | D | B | r | Oscail | Caipín iarainn | caipín teagmhála | Neamhtheagmhála | |||
55 | 68 | 7 | 0.3 | 6711 | / | / | / | 4850 | 5060 | 0.055 |
72 | 9 | 0.3 | 6811 | 6811 ZZ | 6811-2RS | 6811-2RU | 9100 | 8450 | 0.083 | |
80 | 13 | 1 | 6911 | 6911 ZZ | 6911-2RS | 6911-2RU | 16000 | 13200 | 0.177 | |
90 | 11 | 0.6 | 16011 | / | / | / | 15000 | 13500 | 0.26 | |
90 | 18 | 1.1 | 6011 | 6011 ZZ | 6011- 2RS | 6011-2RU | 28300 | 21300 | 0.384 | |
100.0 | 21 | 1.5 | 6211 | 6211 ZZ | 6211- 2RS | 6211-2RU | 43500 | 29300 | 0.607 | |
100.0 | 25 | 1.5 | 62211 | / | 62211-2BS | / | 43600 | 29000 | 0.7 | |
120.0 | 29 | 2 | 6311 | 6311 ZZ | 6311- 2RS | 6311-2RU | 71500 | 44500 | 1.37 | |
120.0 | 43 | 2 | 62311 | / | 62311-2RS | / | 71500 | 45000 | 1.95 | |
140.0 | 33 | 2.1 | 6411 | / | / | / | 101000 | 62000 | 2.32 | |
60 | 75 | 7 | 0.3 | 6712 | / | / | / | 5900 | 6325 | 0.07 |
78 | 10 | 0.3 | 6812 | 6812 ZZ | 6812- 2RS | 6812-2RU | 11500 | 10600 | 0.106 | |
85 | 13 | 1 | 6912 | 6912 ZZ | 6912-2RS | 6912-2RU | 19400 | 16200 | 0.191 | |
95 | 11 | 0.6 | 16012 | / | / | / | 16200 | 14300 | 0.28 | |
95 | 18 | 1.1 | 6012 | 6012 ZZ | 6012-2RS | 6012-2RU | 29500 | 23200 | 0.418 | |
110.0 | 22 | 1.5 | 6212 | 6212 ZZ | 6212- 2RS | 6212-2RU | 52500 | 36000 | 0.783 | |
110.0 | 28 | 1.5 | 62212 | / | 62212-2BS | / | 47500 | 32500 | 0.97 | |
130.0 | 31 | 2 | 6312 | 6312 ZZ | 6312-2RS | 6312-2RU | 82000 | 52000 | 1.7 | |
130.0 | 46 | 2 | 62312 | / | 62312-2RS | / | 81900 | 52000 | 2.5 | |
130.0 | 35 | 2.1 | 6412 | / | / | / | 109000 | 70000 | 2.79 | |
65 | 85 | 10 | 0.6 | 6813 | 6813 ZZ | 6813-2RS | 6813-2RU | 12000 | 11500 | 0.125 |
90 | 13 | 1 | 6913 | 6913 ZZ | 6913-2RS | 6913-2RU | 17400 | 16000 | 0.2 | |
100.0 | 11 | 0.6 | 16013 | / | / | / | 20500 | 18600 | 0.3 | |
100.0 | 18 | 1.1 | 6013 | 6013 ZZ | 6013- 2RS | 6013-2RU | 30500 | 25200 | 0.438 | |
120.0 | 23 | 1.5 | 6213 | 6213 ZZ | 6213- 2BS | 6213-2RU | 57000 | 40000 | 0.99 | |
120.0 | 31 | 1.5 | 62213 | / | 62213-2RS | / | 55900 | 40500 | 1.25 | |
140.0 | 33 | 2.1 | 6313 | 6313 ZZ | 6313- 2RS | 6313-2RU | 92500 | 59500 | 2.08 | |
140.0 | 48 | 2 | 62313 | / | 62313-2RS | / | 92300 | 60000 | 3 | |
160.0 | 37 | 2.1 | 6413 | / | / | / | 118000 | 78500 | 3.36 | |
70 | 85 | 7 | 0.3 | 6714 | / | / | / | 6100 | 7015 | 0.08 |
90 | 10 | 0.6 | 6814 | 6814 ZZ | 6814- 2RS | 6814-2RU | 12100 | 11900 | 0.135 | |
100.0 | 16 | 1 | 6914 | 6914 ZZ | 6914-2RS | 6914-2RU | 23500 | 21100 | 0.327 | |
110.0 | 13 | 0.6 | 16014 | / | / | / | 26800 | 23600 | 0.433 | |
110.0 | 20 | 1.1 | 6014 | 6014 ZZ | 6014- 2RS | 6014-2RU | 38000 | 31000 | 0.607 | |
125.0 | 24 | 1.5 | 6214 | 6214 ZZ | 6214- 2RS | 6214-2RU | 62000 | 44000 | 1.07 | |
125.0 | 31 | 1.5 | 62214 | / | 62214-2RS | / | 60500 | 45000 | 1.3 | |
150.0 | 35 | 2.1 | 6314 | 6314 ZZ | 6314- 2RS | 6314-2RU | 104000 | 68000 | 2.52 | |
150.0 | 51 | 2 | 62314 | / | 62314-2RS | / | 104000 | 68000 | 3.55 | |
180.0 | 42:00 | 3 | 6414 | / | / | / | 145000 | 105000 | 5 |
I n -innealra beachta, tá imthacaí liathróid dúbailte, lena ndearadh struchtúrach uathúil agus a bhfeidhmíocht chobhsaí, ina gcomhpháirteanna tarchuir lárnacha i go leor feistí. I gcomparáid le him...
LÉIGH TUILLEADHCad is fáinne seachtrach de chineál LR LR ann? An Clóscríobh fáinne seachtrach corónach LR Is comhpháirt é a fhaightear i imthacaí áirithe, a úsáidtear go minic in iarratais ina bhfu...
LÉIGH TUILLEADHNuair a bhaineann sé le hinnealra ardluais-cibé acu in innill na ngluaisteán, tuirbíní tionsclaíocha, nó róbataic bheachtais-feidhmíocht a Ball Groove Deep Groove is féidir éifeachtúlacht oi...
LÉIGH TUILLEADHImthacaí liathróid rollóirí a rianú is comhpháirteanna criticiúla iad in innealra trom, ag cinntiú gluaiseacht réidh agus dáileadh ualach i dtrealamh cosúil le tochaltóirí, ollscartairí, agus...
LÉIGH TUILLEADHMar chroí-chomhpháirteanna an trealaimh mheicniúil, tá baint dhíreach ag feidhmíocht agus cáilíocht imthacaí le héifeachtacht oibriúcháin agus cobhsaíocht an chórais iomláin. Bhuaigh Ningbo Wanshun Bearing Co., Ltd., mar cheannaire i dtionscal imthacaí na Síne, aitheantas agus muinín leathan sna margaí baile agus eachtrannacha lena dteicneolaíocht táirgthe den scoth, bainistíocht cáilíochta dian agus línte táirgí saibhir, go háirithe i réimse an domhain groove. imthacaí liathróide.
Imthacaí gránach domhain groove , lena n-struchtúr simplí, cumas ualaigh ard agus cuimilte íseal, a úsáidtear go forleathan i gcineálacha éagsúla trealamh meicniúil agus tá siad tar éis éirí mar chuid riachtanach den chóras tarchurtha. Tá a fhios ag Ningbo Wanshun Bearing Co., Ltd go maith ar thábhacht imthacaí liathróid groove domhain, agus mar sin tá sé tiomanta imthacaí liathróid groove domhain ard-chaighdeán agus ard-chruinneas a tháirgeadh chun freastal ar riachtanais dhian na dtionscal éagsúla le haghaidh córais tarchurtha.
I maitrís táirge Ningbo Wanshun, tá imthacaí liathróid groove domhain 42 agus 43 sraith tar éis éirí mar an chéad rogha ag go leor custaiméirí mar gheall ar a bhfeidhmíocht den scoth agus a gcáilíocht iontaofa. Ní hamháin go gcomhlíonann an dá shraith táirgí seo caighdeáin ghinearálta idirnáisiúnta, ach freisin rialaíonn siad go docht roghnú ábhar, rialú próisis, cigireacht cáilíochta agus gnéithe eile chun a chinntiú go bhféadfaidh gach sraith imthacaí oibriú go cobhsaí faoi choinníollacha oibre casta agus athraitheacha. Ag an am céanna, chun freastal ar riachtanais phearsantaithe na gcustaiméirí éagsúla, soláthraíonn Ningbo Wanshun freisin imthacaí liathróid groove domhain 42 agus 43 sraith le sonraíochtaí agus cumraíochtaí éagsúla chun a chinntiú gur féidir na táirgí a úsáid go forleathan i ngluaisteán, mótair, innealra talmhaíochta, uirlisí meaisín agus réimsí eile.
Mar chuideachta ag díriú ar tháirgeadh imthacaí ard-chaighdeán, d'fhéach Ningbo Wanshun nuálaíocht teicneolaíochta i gcónaí mar an fórsa tiomána lárnach d'fhorbairt na cuideachta. Sa phróiseas táirgthe imthacaí gránach domhain, tugann an chuideachta trealamh agus teicneolaíocht táirgthe chun cinn go leanúnach, déanann sé an próiseas táirgthe a bharrfheabhsú, agus feabhsaíonn sé éifeachtacht táirgthe agus cáilíocht an táirge. Ag an am céanna, tá córas iomlán T & F bunaithe ag an gcuideachta freisin, comhoibríonn sé go gníomhach le hollscoileanna cáiliúla baile agus eachtrannacha agus institiúidí taighde eolaíochta chun deacrachtaí teicniúla a shárú i gcomhpháirt agus dul chun cinn teicneolaíochta a chur chun cinn sa tionscal imthacaí liathróid groove domhain.
Is é cáilíocht an saolré atá ag Ningbo Wanshun. Glacann an chuideachta "sásamh na gcustaiméirí mar an t-ionad" i gcónaí mar chroí-choincheap na bainistíochta cáilíochta, cuireann sé caighdeáin chórais bainistíochta cáilíochta ISO9001 i bhfeidhm go docht, agus rialaíonn go docht gach nasc ar nós soláthar amhábhar, táirgeadh agus próiseáil, agus iniúchadh táirgí críochnaithe. Tá an chuideachta feistithe freisin le trealamh tástála chun cinn agus foireann tástála gairmiúla chun tástáil chuimsitheach a dhéanamh ar tháscairí feidhmíochta éagsúla an táirge chun a chinntiú go bhféadfaidh gach sraith imthacaí liathróid groove domhain caighdeáin tionscail a chomhlíonadh nó fiú níos mó ná sin a dhéanamh. Is é an tóir leanúnach cáilíochta seo a bhuaigh imthacaí liathróid domhain groove Ningbo Wanshun dea-cháil agus aitheantas leathan sa mhargadh.
Ag féachaint don todhchaí, leanfaidh Ningbo Wanshun Bearing Co., Ltd de bheith ag seasamh leis an bhfealsúnacht gnó "cairde a dhéanamh sula ndéanann sé gnó, comhleas agus forbairt choiteann", agus déanfaidh sé comhar fairsing agus domhain le cairde ó gach taobh de. an saol sa bhaile agus thar lear le meon níos oscailte agus gníomhartha níos pragmatach. Creideann an chuideachta go daingean, trí iarrachtaí agus nuálaíochtaí leanúnacha, go gcuirfidh sé le forbairt déantúsaíochta tionsclaíoch i mo thír agus fiú ar fud an domhain. Ag an am céanna, tá an chuideachta ag tnúth le bheith ag obair as láimh a chéile le níos mó comhpháirtithe ar aon intinn leo chun todhchaí níos fearr a chruthú le chéile.
